Thermoelemente bestehen aus jeweils zwei verschiedenen Metallen oder Legierungen, deren Enden miteinander verlötet sind. Zur Temperaturmessung wird der sogenannte Seebeck-Effekt ausgenutzt, ein thermoelektrischer Effekt, der auftritt, wenn die beiden Lötstellen des Thermoelementes unterschiedlichen Temperaturen ausgesetzt werden. Dabei entsteht eine Thermospannung, die gemessen werden kann. Geeignete Paarungen sind Kupfer-Konstantan (bis 600°C), Eisen-Konstantan (bis 900°C), Nickelchrom-Nickel (bis 1300°C). Als Messgeräte für die Thermospannung dienen Millivoltmeter und Kompensationsgeräte.
Vorteile des thermospannungsfreien Flachsteckers: Kontakte aus gleichem Material wie das Thermoelement
Unverwechselbare Polarität Eine Steckergröße für Ø von 0,5 bis 6,0 mm Beliebig verlängerbar (Verlängerungskabel VKA-1m oder Länge nach Kundenwunsch) Sensorelement leicht austauschbar
| Mantelmaterial | Inconel 600, biegbar |
| Isolation | hochkomprimiertes reines MgO |
| Thermodrähte | NiCr-Ni, DIN IEC 584, isoliert verschweißt (potentialfrei) |
| Genauigkeit | höchste
Genauigkeitsklasse (Kl. 1) = ±1.5 °C bzw. ±0,4 % vom Messwert. (Gegenüber Klasse 2 z.B. fast doppelte Genauigkeit. Zum Vergleich: Klasse 2: ±2,5 °C bzw. ±0.75 % v. MW.) |
| Temperatureinsatzbereich | -220
... +1150 °C (Sondenspitze bzw. vorderer Teil; Stecker bis max. 200 °C) (Genauigkeitsklasse 1 gültig von -40 ... +1000 °C) |

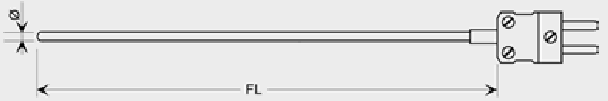

| Type | Ø | FL mm±10mm | Preis |
| GTT-05-0150 | 0,5 | 160 | 52,90 |
| GTT-05-0250 | 260 | 54,10 | |
| GTT-05-0500 | 510 | 56,90 | |
| GTT-05-1000 | 1010 | 65,90 | |
| GTT-05-1500 | 1510 | 72,60 | |
| GTT-10-0150 | 1,0 | 145 | 30,30 |
| GTT-10-0250 | 245 | 32,80 | |
| GTT-10-0500 | 495 | 37,10 | |
| GTT-10-1000 | 995 | 43,10 | |
| GTT-10-1500 | 1495 | 48,70 | |
| GTT-15-0150 | 1,5 | 145 | 30,30 |
| GTT-15-0250 | 245 | 32,80 | |
| GTT-15-0500 | 495 | 37,10 | |
| GTT-15-1000 | 995 | 43,10 | |
| GTT-15-1500 | 1495 | 48,70 | |
| GTT-30-0150 | 3,0 | 145 | 30,30 |
| GTT-30-0250 | 245 | 32,80 | |
| GTT-30-0500 | 495 | 37,10 | |
| GTT-30-1000 | 995 | 43,10 | |
| GTT-30-1500 | 1495 | 48,70 | |
| GTT-60-0150 | 6,0 | 145 | 35,00 |
| GTT-60-0250 | 245 | 44,60 | |
| GTT-60-0500 | 495 | 49,20 | |
| GTT-60-1000 | 995 | 72,10 | |
| GTT-60-1500 | 1495 | 79,60 | |
Zubehör bzw. Ersatzteile
| Bezeichnung | Artikelnummer | Preis |
| NKU
1200 Thermospannungsfreie Kupplung |
602737 | 5,60 |
| NKU1200O Thermospannungsfreie Kupplung mit Ohren |
602738 | 8,30 |
| VKA-1m Verlängerungskabel Steckfertig |
602909 | 18,80 jeder weitere Meter 2,80 |
